Три ключевых технологии изготовления колец: кольцевая прокатка vs ковка молотом vs ковка на прессе

Ниже я, с инженерной точки зрения (механизм формообразования, структура и свойства, внутреннее качество, размерная точность, область применения, эффективность/стоимость, дефекты и контроль качества), даю системное, профессиональное и всестороннее сравнение трёх технологий. Чтобы избежать неоднозначности термина «пресс», я разделю его на два типа:

• Свободная ковка на прессе / гидравлический ковочный пресс (open‑die press forging): обычно применяется для подготовки заготовки, «проковки насквозь», пробивки и расширения отверстия, раскатки до кольцевой заготовки.

• Штамповка (ковка) на прессе / винтовой пресс и т.п. (closed‑die forging / screw press и др.): используется для близкой к окончательной форме (near‑net) заготовки, для кольцевых заготовок сложного сечения.

Сначала ключевой вывод:
Наиболее распространённый и наиболее надёжный маршрут для получения высококачественных колец:
пресс/молотом «проковать» заготовку (обеспечить проковку насквозь) → пробивка и расширение отверстия до кольцевой заготовки → калибрование/формообразование на кольцепрокатном стане (кольцевая прокатка) → термообработка → механическая обработка.
Потому что кольцевая прокатка сильна в том, чтобы «сделать кольцо круглым, равномерным и стабильным по размерам», а пресс/молот сильны в том, чтобы «проковать металл насквозь и обеспечить внутреннее качество».

---

1. Что на самом деле делает каждая технология?

A) Кольцепрокатный стан: изготовление колец методом кольцевой прокатки (раскатки), радиальная или радиально‑осевая

Суть: уже пробитую «кольцевую заготовку» (ring blank) непрерывно прокатывают между основным валком и оправочным (внутренним) валком, увеличивая диаметр, уменьшая толщину стенки и выравнивая сечение (радиально‑осевая прокатка дополнительно позволяет контролировать высоту/торцы).

Сильные стороны: высокая повторяемость размеров, хорошая круглость, равномерность толщины стенки, высокий коэффициент использования материала; волокнистая структура (линии течения) непрерывно идёт по окружности, что выгодно для восприятия окружных нагрузок и усталости.

Условие: сама кольцевая заготовка должна быть качественной (внутреннее качество, зерно, ликвация/неоднородность, трещины и т.д.). Кольцевая прокатка не является «универсальным исправителем» плохой исходной заготовки.

---

B) Ковочный молот: изготовление колец свободной ковкой (пневматический/электрогидравлический молот и т.п.)

Суть: пластическая деформация достигается ударными нагрузками (высокая скорость деформации): осадка, вытяжка, расширение отверстия, раскатка на оправке и т.д.

Сильные стороны: оборудование сравнительно гибкое; подходит для многономенклатурного производства, малых партий, опытных изделий; удобно для локального формообразования/правки.

Слабые стороны: деформация более «локальная и дискретная», стабильность сильно зависит от опыта оператора; высокий шум и вибрации; для крупных деталей и толстых сечений сложнее обеспечить «проковку насквозь» (нужно много нагревов/проходов и строгий контроль).

---

C) Прессовая ковка (два типа)

C1) Свободная ковка на прессе (гидравлический ковочный пресс / механический пресс, open‑die)

Суть: управляемая по ходу и усилию компрессионная деформация при более низкой скорости деформации. Позволяет выполнять большие деформации: осадка, вытяжка, пробивка и расширение отверстия, раскатка до кольцевой заготовки.

Сильные стороны: для крупных слитков и толстых сечений легче получить глубокую деформацию и «проковку насквозь»; внутреннее качество обычно проще обеспечить на высоком уровне; процесс более управляемый.

C2) Штамповая ковка на прессе (closed‑die / винтовой пресс и др.)

Суть: получение кольцевой или кольцевой заготовки сложного сечения в штампе, близко к окончательной форме (near‑net).

Сильные стороны: при сложном сечении (ступени, фланцы, профильные элементы) можно сразу «выштамповать» нужную геометрию; далее либо кольцевая прокатка, либо сразу механическая обработка.

---

2. Ключевое сравнение №1: структура и свойства (прочность, вязкость, усталость)

В материаловедческом смысле «лучше» определяется в основном: измельчением и равномерностью зерна, волокнистостью (макролиниями течения), закрытием дефектов и чистотой металла, а также соответствием анизотропии направлению рабочих нагрузок.

2.1 Волокнистость и соответствие нагрузкам

Кольцевая прокатка (кольцепрокатный стан):
Преимущество очень очевидно: линии течения металла легче формируются как непрерывные, замкнутые по окружности, что обычно выгодно для деталей, работающих на окружные напряжения/циклические нагрузки (кольца подшипников, зубчатые венцы, фланцы, ветроэнергетические кольца и т.д.).
Типичный результат: легче получить преимущество по окружным свойствам и усталостной долговечности, при высокой повторяемости партий.

Ковочный молот / свободная ковка на прессе:
Волокнистость зависит от маршрута деформации (осадка, вытяжка, пробивка/расширение, раскатка на оправке и т.д.). Её можно сделать рациональной, но обычно это менее «естественно», чем при непрерывной кольцевой прокатке, где волокна «идут по кругу».

Штамповка на прессе:
Волокнистость определяется схемой течения при заполнении штампа; при сложных сечениях возрастает риск резких поворотов линий течения и складок/нахлёстов, поэтому нужны грамотная оснастка и отработанный процесс.

2.2 Измельчение зерна и равномерность структуры

Свободная ковка на прессе: низкая скорость, большие обжатия, высокая управляемость — крупные детали проще деформировать более равномерно; зерно и структура обычно легче выравниваются.

Ковочный молот: высокая скорость деформации и локальность ударов — поверхностные слои могут измельчаться сильнее, но насколько «достанет» деформация до центра толстого сечения, сильно зависит от технологии и количества нагревов/проходов.

Кольцевая прокатка: в зоне прокатной деформации измельчение выражено, но способность улучшать «исторические» центральные дефекты/ликвацию определяется тем, была ли на предыдущих стадиях обеспечена достаточная проковка заготовки.

Итог в одной фразе:

• направленность свойств (по окружности): кольцевая прокатка обычно сильнее;

• «проковка насквозь» и равномерность в толстом сечении: пресс обычно сильнее;

• гибкость для малых партий: молот имеет преимущество.

---

3. Ключевое сравнение №2: внутреннее качество (уплотнение, рыхлость/пористость, усадочные раковины, включения, НК)

Это чаще всего неправильно понимают:
«Кольцевая прокатка всегда даёт более плотный металл» — не всегда так.
Кольцевая прокатка сильна, но фундамент внутреннего качества в основном определяется исходным металлом + эффективным коэффициентом ковки (реальной деформацией) на стадии подготовки.

Способность закрывать внутренние дефекты (типовая закономерность)

Свободная ковка на прессе: сильная
Легче обеспечить большие обжатия и глубокую пластическую деформацию; хорошо подходит для слитков/толстых сечений; стабильнее закрывает рыхлость и усадочные дефекты.

Ковочный молот: средняя (зависит от процесса)
Нужны достаточное число нагревов и правильный маршрут деформации; иначе возможна ситуация «снаружи куют активно, а центр деформируется недостаточно».

Кольцевая прокатка: зависит от качества кольцевой заготовки
Если кольцевая заготовка уже хорошо прокована, пробивка и расширение отверстия сделаны правильно — после прокатки структура и свойства будут отличными.
Если же дефекты уже есть внутри — прокатка скорее «масштабирует формообразование» и не обязательно устранит дефекты полностью.

---

4. Ключевое сравнение №3: точность размеров, круглость, равномерность толщины, стабильность партий

Типовой рейтинг (в большинстве случаев):

Кольцевая прокатка (кольцепрокатный стан) > штамповка на прессе (при хороших штампах) > свободная ковка на прессе > свободная ковка молотом

• Кольцевая прокатка: естественно сильна в «круглости, равномерности и стабильности»; припуски проще контролировать, объём мехобработки часто меньше.

• Штамповка на прессе: при отработанной оснастке повторяемость отличная; но нужно учитывать облой, износ штампа и полноту заполнения.

• Свободная ковка (пресс/молот): точность в основном обеспечивается оснасткой + дисциплиной процесса; обычно стабильность ниже, чем у прокатки.

---

5. Ключевое сравнение №4: диапазон размеров и «геометрические» возможности

Возможности по размерам (диаметр, масса, толщина стенки)

• Кольцевая прокатка: особенно сильна для средних и больших диаметров; чем больше диаметр — тем заметнее преимущества (и «большой диаметр ≠ обязательно супер‑большая тоннажность»).

• Свободная ковка на прессе: особенно сильна для больших масс и толстых сечений (крупные слитки, толстостенные заготовки).

• Ковочный молот: чаще оптимален для малых и средних деталей; для сверхкрупных изделий часто становится неэкономичным/нестабильным.

Сложность формы (сечение, ступени, фланцы, профили)

• Штамповка на прессе: максимальные возможности по сложным сечениям (но зависит от стоимости/сроков оснастки).

• Кольцевая прокатка: может делать часть профильных колец (фланцевые, ступенчатые, частично профилированные), но сложность ограничена формой валков и устойчивостью процесса.

• Свободная ковка (пресс/молот): «сделать можно», но точность и эффективность могут быть хуже.

---

6. Ключевое сравнение №5: производительность, стоимость, выход годного, энергопотребление и условия производства

6.1 Производительность (при серийности)

• Кольцевая прокатка: для средних/крупных колец обычно самая высокая производительность и стабильный такт.

• Пресс: средняя; стадия подготовки заготовки критична; штамповка в больших сериях может быть очень производительной, но требует дорогой и долгой оснастки.

• Молот: обычно самая низкая (много нагревов, много правок, высокая зависимость от ручного труда).

6.2 Выход годного / использование материала (экономия металла и мехобработки)

• Кольцевая прокатка: высокая (заготовка близкая к конечной форме, малые припуски).

• Штамповка на прессе: средняя‑высокая (зависит от облоя и конструкции).

• Свободная ковка: средняя‑низкая (припуски обычно больше).

6.3 Инвестиции и производственная среда

• Молот: меньшие инвестиции, но высокие шум/вибрации и требования к фундаменту.

• Пресс: большие инвестиции, но лучший контроль процесса, меньше шум/вибрации, проще автоматизировать.

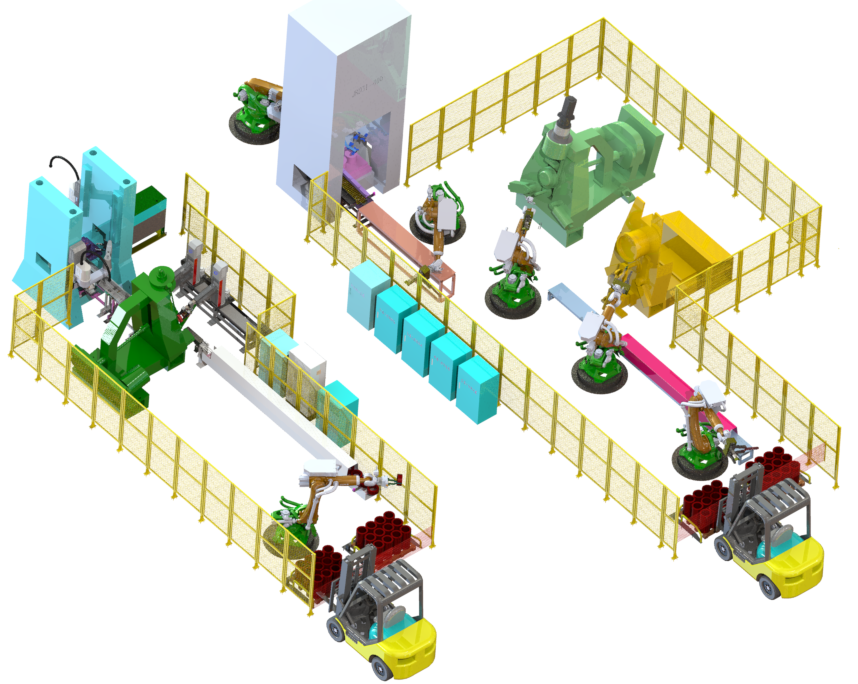

• Линия кольцевой прокатки: значительные инвестиции (особенно радиально‑осевые и автоматизированные линии), но долгосрочно возможна низкая себестоимость и высокая стабильность.

---

7. Типовые дефекты и ключевые точки контроля (важные «профессиональные» отличия)

Кольцевая прокатка: типовые проблемы

• плохая круглость/овальность, неравномерная толщина стенки, отклонения соосности, волнистость торца

• поверхностные складки, шелушение/повреждение поверхностного слоя, следы/повреждения от валков

• трещины по кромке (температура/деформация/недостаточная пластичность материала)

• проявление внутренних трещин/включений из‑за проблем исходной кольцевой заготовки

Ключевые точки контроля: проковка и качество пробивки/расширения отверстия, равномерность нагрева, подача/направление при прокатке, падение температуры и смазка, профиль валков и стратегия коррекции/калибрования.

Свободная ковка молотом: типовые проблемы

• складки/нахлёсты, поверхностные трещины (высокая скорость деформации + узкое температурное окно)

• большие колебания размеров, локальная перековка/недоковка

• недостаточная проковка центра (особенно риск для толстых сечений)

• неоднородная структура, сильная разница по размеру зерна

Ключевые точки контроля: достаточный коэффициент ковки, правильный маршрут деформации и число нагревов, температура конца ковки, последовательность ударов, режим повторного нагрева, предотвращение локального переохлаждения и нежелательного упрочнения.

Свободная ковка/штамповка на прессе: типовые проблемы

• свободная ковка: бочкообразность (barreling), недостаток деформации в отдельных зонах, складки из‑за ошибок манипулирования

• штамповка: неполное заполнение, проблемы с облоем, складки/нахлёсты, смещение половин штампа, износ штампа → уход размеров

Ключевые точки контроля: величина обжатия и схема проходов, смазка и трение, конструкция штампа (радиусы, линия разъёма, вентиляция/выпуск газов), температурное окно и такт прессования.

---

8. Сводная таблица «инженерного выбора» (обзор)

---

9. Самые «надёжные» рекомендации по маршруту процесса

Сценарий 1: высокая надёжность, средние/большие диаметры (подшипники, ветер, давление и т.п.)

✅ Свободная ковка на прессе с проковкой насквозь (ключевой этап) → пробивка и расширение отверстия → радиально‑осевая кольцевая прокатка → термообработка → чистовая мехобработка → УЗК/МПК (UT/MT)

Преимущество: сочетает внутреннее качество и стабильность размеров; самый распространённый промышленный маршрут для высококачественных колец.

Сценарий 2: малые/средние кольца, большие серии, относительно стандартное сечение

✅ Штамповка или прессовое предварительное формообразование кольцевой заготовки → калибрование/правка кольцевой прокаткой → мехобработка

Преимущество: быстрый такт, высокая повторяемость, малые припуски.

Сценарий 3: малые партии, нестандарт, срочные сроки или ремонтные изделия

✅ Свободная ковка молотом (подготовка/расширение) → мехобработка (при необходимости — простая правка/малый стан кольцевой прокатки)

Преимущество: гибкость и отсутствие необходимости в капиталоёмкой линии; но стабильность качества и стоимость могут быть не оптимальны.

---

10. Практический «кто лучше» (прикладной ответ)

• Если вопрос о потолке комплексного качества:
  прессовая проковка заготовки + формообразование на кольцепрокатном стане часто даёт оптимальный результат для высококлассных колец.

• Если вопрос о точности, стабильности и производительности:
  обычно лидирует кольцепрокатный стан (при условии, что кольцевая заготовка качественная).

• Если вопрос о малых партиях, гибкости и низких инвестициях:
  ковочный молот часто подходит лучше, но качество сильнее зависит от технологии и квалификации персонала.
